电容式触摸感应IC系列

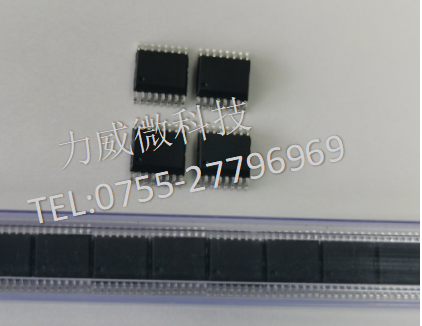

TTP224C-BSBN
概 述
z TTP224C-BSBN/TTP224C-BSB IC 是一款使用电容式感应原理设计的触摸 IC ,此款 IC 内建稳压电路给触摸感测器使用,稳定的感应效果可以应用在广泛
电子类产品。 面板介质必须是完全绝源的材料,专为取代传统的机械结构开关或普通按键而设计。 提供 4 个触摸输入端口及 4 个直接输出端口。
特 点
z 工作电压 2.4V ~ 5.5V
z 内建稳压电路提供稳定的电压给触摸检测电路使用
z 工作电流@VDD=3V,无负载: 低功耗模式下典型值2.5uA 快速模式下典型值13uA
z 工作电压@VDD=3V在快速模式下 KEY 最快响应时间为 60ms,低功耗模式下为 160ms
z KEY 灵敏度可以由外部电容进行调节( 1~50pF )
z 提供 LPMB 端口选择快速模式或低功耗模式
z 提供直接输出模式、锁存模式、开漏输出模式、CMOS 高电平有效或低电平有效输出 模式,经由 TOG/OD/AHLB 端口选择
z 提供 SM 端口选择多键或单键有效输出模式
z 提供 MOT0 端口选择有效键最长输出时间:大約 16 /无穷大
z 上电后约有 0.5 秒的稳定时间,此期间内不要触摸触摸点,此时所有功能都被禁止
z 自动校准功能
z 刚上电的 8 秒内约每 1 秒刷新一次参考值,若在上电后的 8 秒内有触摸按键或 8 秒后 仍未触摸按键,则刷新参考值周期切换为 4
应用范围
z 各种消费性产品
z 取代按钮按键
  • 详细介绍
  • 资料下载
  • 样品申请
概 述
z TTP224C-BSBN/TTP224C-BSB IC 是一款使用电容式感应原理设计的触摸 IC ,此款 IC 内建稳压电路给触摸感测器使用,稳定的感应效果可以应用在广泛
电子类产品。 面板介质必须是完全绝源的材料,专为取代传统的机械结构开关或普通按键而设计。 提供 4 个触摸输入端口及 4 个直接输出端口。
特 点
z 工作电压 2.4V ~ 5.5V
z 内建稳压电路提供稳定的电压给触摸检测电路使用
z 工作电流@VDD=3V,无负载: 低功耗模式下典型值2.5uA 快速模式下典型值13uA
z 工作电压@VDD=3V在快速模式下 KEY 最快响应时间为 60ms,低功耗模式下为 160ms
z KEY 灵敏度可以由外部电容进行调节( 1~50pF )
z 提供 LPMB 端口选择快速模式或低功耗模式
z 提供直接输出模式、锁存模式、开漏输出模式、CMOS 高电平有效或低电平有效输出 模式,经由 TOG/OD/AHLB 端口选择
z 提供 SM 端口选择多键或单键有效输出模式
z 提供 MOT0 端口选择有效键最长输出时间:大約 16 /无穷大
z 上电后约有 0.5 秒的稳定时间,此期间内不要触摸触摸点,此时所有功能都被禁止
z 自动校准功能
z 刚上电的 8 秒内约每 1 秒刷新一次参考值,若在上电后的 8 秒内有触摸按键或 8 秒后 仍未触摸按键,则刷新参考值周期切换为 4
应用范围
z 各种消费性产品
z 取代按钮按键
