概述

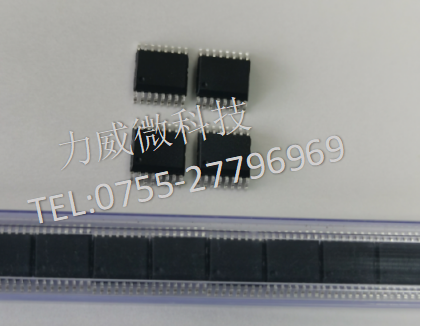

TTP224/TTP224N TonTouchTM IC是一款使用电容式感应原理设计的触摸IC, 此款IC内建稳压电 路给触摸感测器使用,稳定的感应方式可以应用到各种不同电子类产品.面板介质可以是完全绝 源的材料,专为取代传统的机械结构开关或普通按键而设计.提供4个触摸输入端口及4个直接输出端口.
特点
工作电压 2.4V~5.5V
工作电压 2.4V~5.5V
可以由外部Option选择是否启用内部稳压电路功能.
工作电流@VDD=3V无负载时:
低功耗模式下典型值2.5uA
快速模式下典型值9uA
@VDD=3V工作电压:
在快速模式下KEY最快响应时间为100ms,低功耗模式下为200mS于TTP224
在快速模式下KEY最快响应时间为60ms,低功耗模式下为160mS于TTP224N
各KEY灵敏度可以由外部电容进行调节(0~50pF).
提供LPMB端口选择快速模式或低功耗模式.
提供直接输出模式,触发模式,开漏输出, CMOS高电平有效或低电平有效输出, 经由
TOG/AHLB/OD端口选择.
提供两个无二极管保护的输出端口TPQ0D，TPQ2D仅限于低电平有效.
提供MOT1, MOT0端口选择有效键最长输出时间:120秒/64秒/16秒/无穷大
上电后约有0.5秒的系统稳定时间,在此期间内不要触摸Touch PAD,且触摸功能无效
有自动校准功能，当无按键被触摸时，系统重新校准周期约为4.0秒
应用
消费类电子产品
薄膜或按钮及普通开关的取代
