概 述

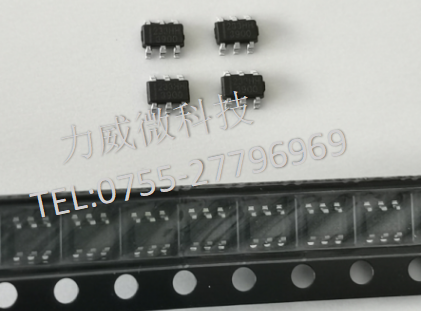

⚫ TTP223K-HA6 TonTouchTM 是单按键触摸检测芯片, 稳定的触摸检测效果可以广泛的满 足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小 可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
特 点
⚫ 工作电压 2.0V ~ 5.5V
⚫ 工作电流 @VDD=3V﹐无负载 低功耗模式下典型值 2.0uA﹑最大值 4.0uA
⚫ 输出响应时间大约为低功耗模式 160ms @VDD=3V
⚫ 可以由外部电容 (1~50pF) 调整灵敏度
⚫ 稳定的人体触摸检测可取代传统的按键开关
⚫ 提供低功耗模式
⚫ 提供输出模式选择 (TOG pin)可选择直接输出或锁存 (toggle) 输出
⚫ 提供最长输出时间约 100 秒(±35% @ VDD=3.0V)
⚫ Q pin 为 CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效
⚫ 上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
⚫ 自动校准功能 刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸 按键，则重新校准周期切换为 4 秒
应用范围
应用范围
⚫ 各种消费性产品
⚫ 取代按钮按键
